MR-J2S-

DRIVE MITSUBISHI MR-J2S

SERVO DRIVE MITSUBISHI SERIE MR-J2S

Hoja de Datos

SERVODRIVE

MR-J2S-100A

El MR-J2S-100A es un servodrive de Mitsubishi, diseñado para controlar motores de hasta 1 kW. Compatible con servomotores HC-SFS102, HC-SFS52, entre otros.



Característica Valor
Modelo MR-J2S-100A
Potencia nominal 1 kW
Tensión de entrada 200–230 VAC (3 fases), 50/60 Hz
Corriente nominal 5 A (entrada), 6 A (salida)
Modos de control Posición, velocidad, torque
Resolución de entrada Hasta 200,000 pulsos/seg (open collector), hasta 500,000 pps (diferencial)
Encoder compatible Incremental o absoluto de 131,072 pulsos/rev (17 bits)
Frecuencia de respuesta ≥550 Hz
Protecciones Sobrecorriente, sobretensión, error encoder, freno, regenerativo
Freno dinámico Incluido
Temperatura de operación 0 °C a 55 °C
Humedad relativa Hasta 90% sin condensación
Peso Aprox. 1.7 kg



MR-J2S-200A

Compacto y ligero (2 kg), adecuado para gabinetes equipados con varios drives. Rango velocidad de hasta 1:5000 y respuesta en frecuencia ≥ 550 Hz.



Característica Especificación
Potencia nominal 2 kW (2000 W)
Tensión de entrada 200–230 VAC, 3 fase (170–253 VAC tolerado)
Frecuencia de entrada 50/60 Hz
Corriente máxima de salida ≈ 10.5–13.5 A
Modos de control Posición, velocidad y torque
Resolución del pulso de posición 200 kbps (Colector abierto), 500 kbps (receptor diferencial)
Relación rango de velocidad 1:2000 (analógica), hasta 1:5000 (interna)
Respuesta de frecuencia ≥ 550 Hz
Freno dinámico Incorporado
Sistemas de protección Sobrecorriente, sobre/sub-tensión, error de encoder, sobrevelocidad, fallo regenerativo.
Temperatura de operación 0–55 °C (hasta 90 % HR); almacenamiento –20–65 °C
Peso aproximado 2 kg



MR-J2S-20B

El MR-J2S-500A es un potente driver de 5KW con resolución de pulso avanzada hasta 500 kpps en entrada diferencia, perfil industrial robusto, sin ventilador, ideal para entornos exigentes.



Característica Especificación
Potencia nominal 5 kW
Tensión de entrada 200–230 VAC, 3 fases (170–253 VAC tolerado)
Frecuencia 50/60 Hz
Entrada de pulsos 500 kpps diferencial / 200 kpps open collector
Controladores soportados Posición, velocidad, torque
Etiqueta PWM Sinusoidal, control de corriente
Freno dinámico Incorporado
Protecciones Sobre/subtensión, sobrecorriente, error encoder, regenerativo
Refrigeración Convectiva (sin ventilador)
Temperatura de operación 0–55 °C
Peso aproximado 19 kg

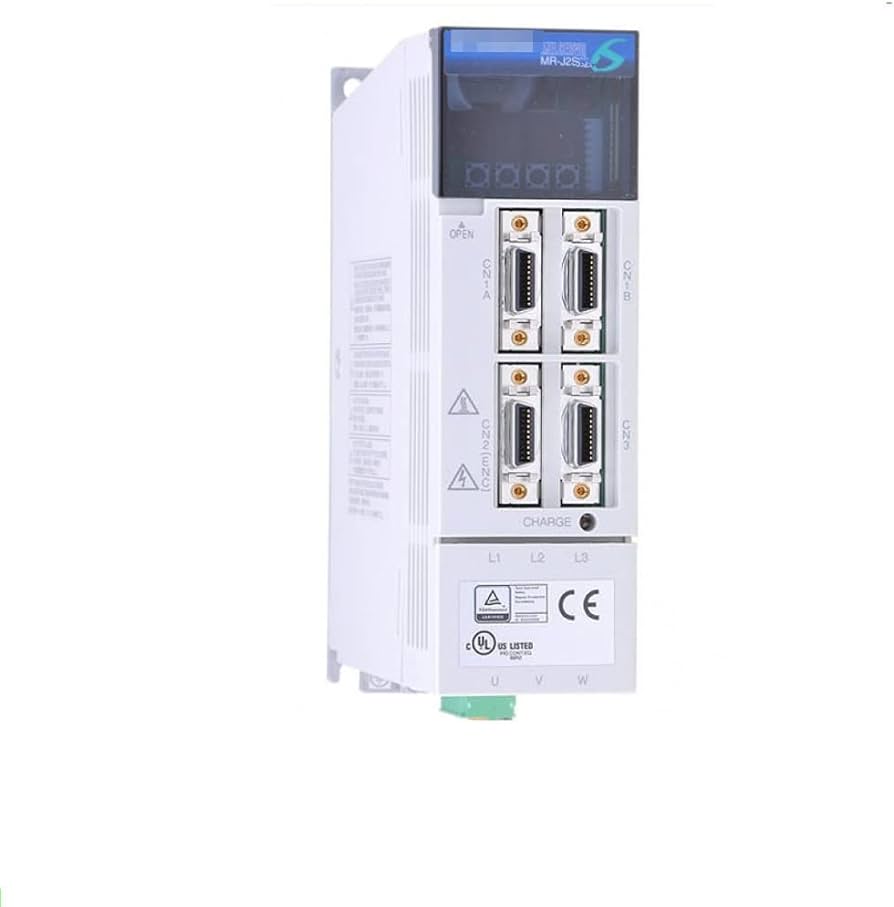

MR-J2S-60A

Es control de motores de 600 W como HC‑SFS52 y HC‑SFS102. Control preciso en modo posición, velocidad y torque, alta resolución de entrada: hasta 500 kpps para control fino.



Característica Especificación
Potencia nominal 600 W
Tensión de entrada 200‑230 VAC, 3 fases o monofásico (límite 170‑253 VAC)
Corriente de entrada 3.2 A
Corriente de salida 3.6 A
Modo de control Posición, velocidad y torque
Entrada de pulsos Hasta 200 kpps (open-collector) o 500 kpps (diferencial)
Respuesta de frecuencia ≥ 550 Hz
Sistema de control PWM sinusoidal / control de corriente
Freno dinámico Incorporado
Retroalimentación Encoder absoluto/incremental hasta 131 072 pps/rev
Refrigeración Convección natural (sin ventilador)
Estructura Abierta (IP 00)
Peso ≈ 1.1 kg (2.5 lb)
Rango de temperatura 0–55 °C, ≤ 90 % HR

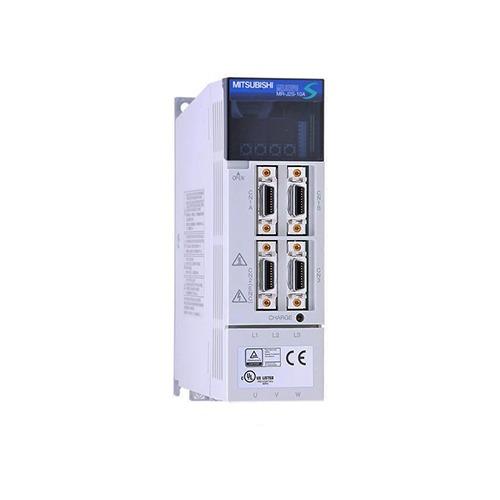

MR-J2S-70A

Este servodrive resulta ideal cuando necesitas una solución compacta, robusta y precisa para controlar motores de hasta 0.75 kW con flexibilidad de alimentación, respuesta rápida y alta resolución.



Característica Valor
Potencia nominal 750 W (0.75 kW)
Tensión de entrada 200–230 VAC (1‑fase o 3‑fase), 50/60 Hz
Corriente entrada ≈ 3.8 A (3‑fase), 5.7 A (1‑fase) :contentReference[oaicite:1]{index=1}
Corriente de salida ≈ 5.1 A, 170 V
Entrada de pulsos 200 kpps (open collector), 500 kpps (diferencial) :contentReference[oaicite:2]{index=2}
Rango frecuencia salida 0–360 Hz
Modos de control Posición, velocidad, torque
Respuesta de frecuencia ≥ 550 Hz
Freno dinámico Incorporado
Sistema de control PWM sinusoidal, control de corriente
Refrigeración Convección natural, sin ventilador
Peso ≈ 1.7 kg :contentReference[oaicite:3]{index=3}
Temperatura operación 0–55 °C; ≤ 90 % HR :contentReference[oaicite:4]{index=4}

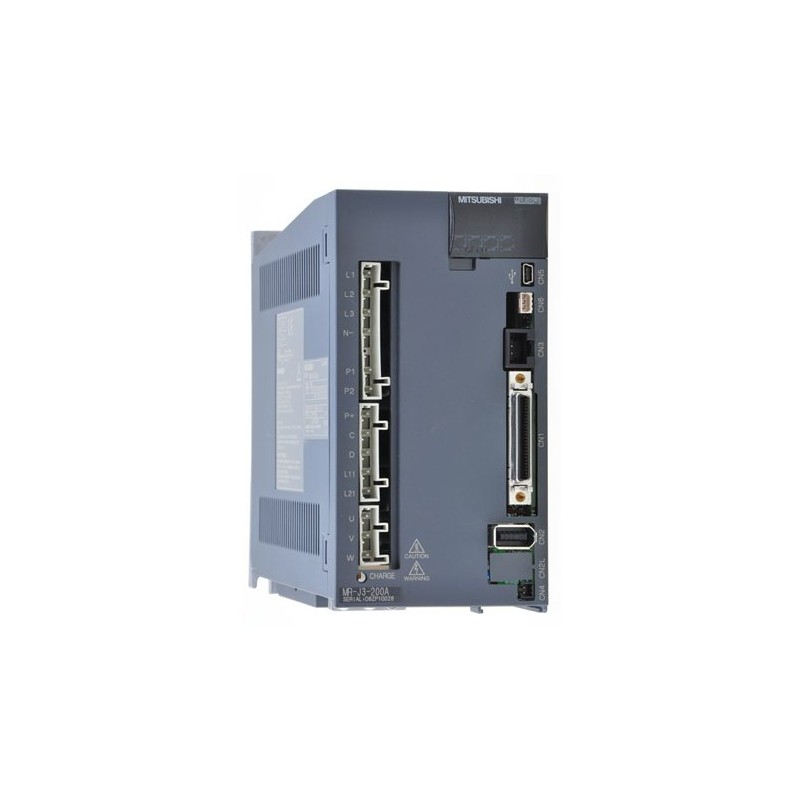

MR-J3-200A

El MR‑J3‑200A es un servodrive de alta gama de la línea MELSERVO J3, diseñado para proporcionar control preciso, potente para servomotores de hasta 2 kW, adecuado para entornos industriales exigentes.



Característica Detalle
Potencia nominal 2 kW
Tensión de entrada 200–230 VAC, 3 fases (170–253 VAC tolerado)
Frecuencia 50/60 Hz
Corriente de salida ≈ 11 A
Entrada de pulsos 500 kpps diferencial / 200 kpps open‑collector
Respuesta de frecuencia 900 Hz típica
Control de movimiento Posición, velocidad, torque
Protecciones Sobrecorriente, sobre/sub‑tensión, error encoder, sobrevelocidad, regeneración
Freno dinámico Integrado
Refrigeración Convección natural (sin ventilador)
Peso ≈ 2.1 kg
Comunicación SSCNET III (opcional), USB, RS‑232



MR-J3-350A

Un servodrive avanzado de la línea MELSERVO J3, diseñado para ofrecer control de alta precisión, potencia robusta y fiabilidad en entornos industriales exigentes.



Característica Valor
Potencia nominal 3.5 kW
Tensión de entrada 200–230 VAC, 3 fases (±5 %)
Frecuencia 50/60 Hz
Corriente de interfaz 24 VDC ≈ 300 mA
Sistema de control PWM sinusoidal + control de corriente
Resolución de entrada de pulsos ≤ 200 kpps (open‑collector), ≤ 500 kpps (diferencial)
Resolución encoder 262 144 ppr (18 bits)
Freno dinámico Incorporado
Protecciones Sobrecorriente, sobre/subtensión, error encoder, regenerativo, sobrevelocidad
Refrigeración Ventilador integrado (carcasa abierta IP00)
Peso aproximado ≈ 4.6 kg
Temperatura ambiente 0–55 °C, ≤ 90 % HR
Respuesta de frecuencia ~900 Hz típica
Comunicación opcional SSCNET III, USB, RS‑232

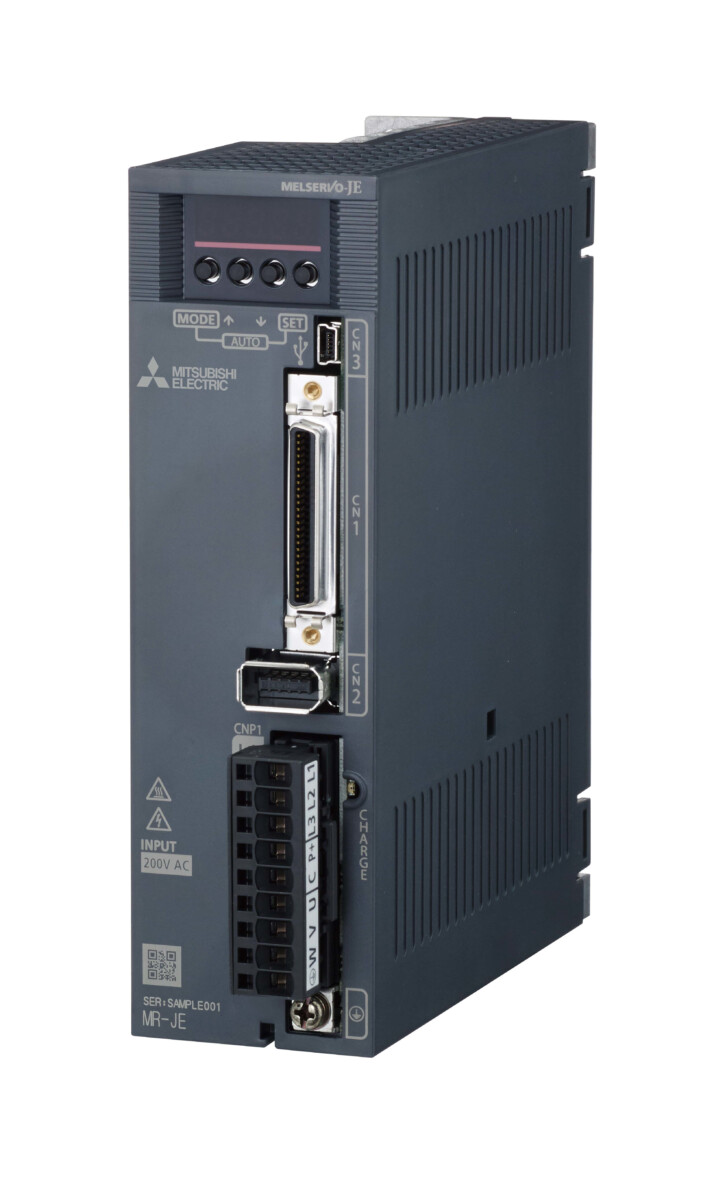

MR-JE-100A

Un servo amplificador de alto rendimiento que combina control preciso, facilidad de uso y confiabilidad para aplicaciones industriales de 1 kW.



Característica Valor
Potencia nominal 1 kW
Voltaje de entrada 200–240 VAC (monofásico o trifásico), 50/60 Hz
Corriente de salida 6 A
Control Modos de posición, velocidad y torque
Entrada de pulsos Hasta 200 kpps (open-collector) / 4 Mpps (RS-422 diferencial)
Control PWM Sinusoidal, control de corriente
Freno dinámico Incorporado
Refrigeración Convección natural, carcasa IP20
Dimensiones 70 × 168 × 185 mm :contentReference[oaicite:3]{index=3}
Peso ≈1.5 kg :contentReference[oaicite:4]{index=4}
Temperatura ambiente 0–55 °C, ≤90 %
Protecciones Sobrecorriente, sobre/subtensión, regeneración.
Comunicación USB (MR Configurator2), RS-422/485
Entradas/salidas Digitales 24 V sink/source, relés, analógicas ±10 V

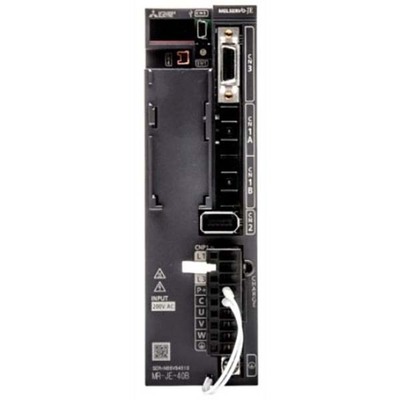

MR-JE-40B

El MR‑JE‑40B es un servo amplificador compacto de 400 W diseñado para ofrecer control fiable y dinámico en automatización industrial de pequeña y mediana escala.



Característica Valor
Potencia nominal 0.4 kW (400 W)
Voltaje entrada 200–240 VAC (monofásico o trifásico), 50/60 Hz
Corriente de salida ≈ 2.8 A
Entrada de pulsos 200 kpps (open‑collector), 500 kpps (diferencial) :contentReference[oaicite:3]{index=3}
Control de movimiento Posición, velocidad y torque
Freno dinámico Incorporado
Resistor regenerativo Integrado (10–20 W) :contentReference[oaicite:4]{index=4}
Comunicación SSCNET III/H (modelo “B”), USB (MR Configurator2) :contentReference[oaicite:5]{index=5}
Protecciones Sobrecorriente, sobre-/subtensión, error encoder, regeneración, sobrevelocidad :contentReference[oaicite:6]{index=6}
Dimensiones ≈168 × 70 × 185 mm; peso ≈0.8 kg :contentReference[oaicite:7]{index=7}
Temperatura operación 0 – 55 °C, hasta 90 % HR
Estructura Convección natural, IP20 :contentReference[oaicite:8]{index=8}



MR‑JE‑40A

El MR‑JE‑40A es un servo amplificador compacto de la serie MELSERVO JE, diseñado para controlar servomotores de hasta 0.4 kW (400 W) con precisión en múltiples modos de operación.



Característica Valor
Potencia nominal 0.4 kW (400 W)
Tensión de entrada 200‑240 VAC (mono o trifásico), 50/60 Hz
Corriente nominal ≈ 2.8 A
Entrada de pulsos Hasta 200 kpps (open‑collector), 500 kpps (diferencial) :contentReference[oaicite:3]{index=3}
Control Modos posición, velocidad y torque
Freno dinámico Incorporado
Refrigeración Convección natural (sin ventilador), carcasa IP20 :contentReference[oaicite:4]{index=4}
Dimensiones aprox. 168 × 70 × 185 mm
Peso ≈ 0.8 kg :contentReference[oaicite:5]{index=5}
Temperatura operación 0–55 °C, ≤ 90 % RH
Protecciones Sobrecorriente, sobre/sub‑tensión, regenerativo, fallo encoder :contentReference[oaicite:6]{index=6}
Comunicación RS‑422/RS‑485 opcional, USB para configuración :contentReference[oaicite:7]{index=7}
Entradas/Salidas Digitales 24 V, relés, analógicas ±10 V
Resistor regenerativo Incorporado (–40A a –100A); opción externa con ventilador si se requiere :contentReference[oaicite:8]{index=8}
