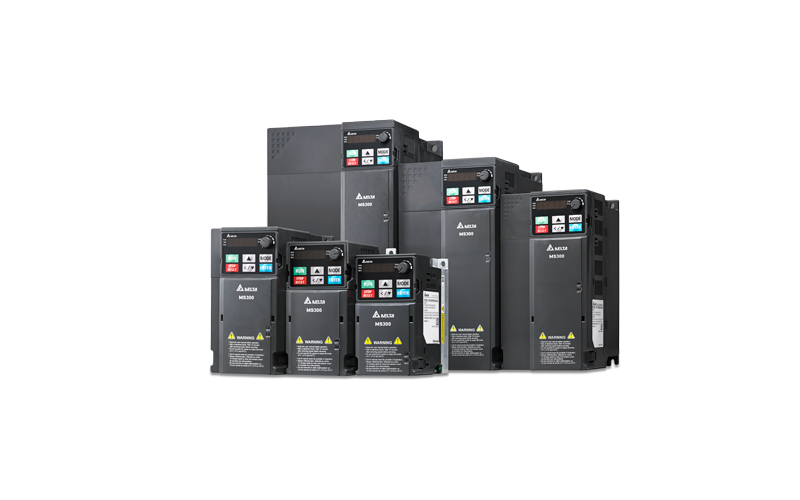

VARIADOR SERIE MS300

MS300La serie MS300 de Delta es una unidad de control vectorial compacta estándar que hereda la tecnología de accionamiento superior de Delta. Es compatible con el control del motor IM y PM para la flexibilidad de la aplicación y proporciona un mecanismo de seguridad STO. También incorpora varias funciones esenciales, incluida la capacidad del PLC para necesidades de programación simples, una ranura de comunicación para varias tarjetas de comunicación y un puerto USB para hacer que las cargas y descargas de datos sean rápidas y fáciles. Ahorro de espacio, reduciendo la configuración y el tiempo de cableado, a la vez que proporciona un sistema de alta eficiencia y estabilidad, todo incluido en la serie MS300 con un tamaño de unidad reducido hasta en un 40%.





Aplicaciones

Máquinas herramientas, máquinas textiles, máquinas para trabajar la madera, máquinas de embalaje, electrónica, ventiladores, bombas, compresores de aire.



Especificaciones

  • Admite control de bucle abierto de motores IM y PM
  • Frecuencia de salida:
    • Modelos estándar: de 0 a 599 Hz
    • Modelos de alta velocidad: 0 a 1500 Hz
  • Diseño dual:
    • 120% durante 60 segundos para servicio normal (ND)
    • 150% por 60 segundos para servicio pesado (HD)
  • Programa de PLC incorporado con capacidad de 2K pasos
  • Choppers de freno incorporados para toda la serie
  • Teclado LED extraíble de 5 dígitos para operación remota
  • Cumplimiento de estándares de seguridad: apagado de par seguro (SIL2 / PLd)
  • Control multimotor, parámetros incorporados de control del motor IM
  • Filtro EMC estándar opcional incorporado de clase A (C2) para modelos monofásicos de 230 V y trifásicos de 460 V
  • Una terminal de entrada de pulso de alta velocidad MI7 incorporado con velocidad máxima de hasta 33kHz
  • Una terminal de salida de pulso de alta velocidad DFM integrado con velocidad máxima de hasta 33kHz
  • Recubrimiento nuevo de PCB para circuito (IEC 60721-3-3 clase 3C2) y diseño térmico adecuado para aplicaciones en entornos hostiles
  • Instalación de una tarjeta de comunicación incorporada de una ranura: CANopen, PROFIBUS DP, DeviceNet, MODBUS TCP, EtherNet / IP

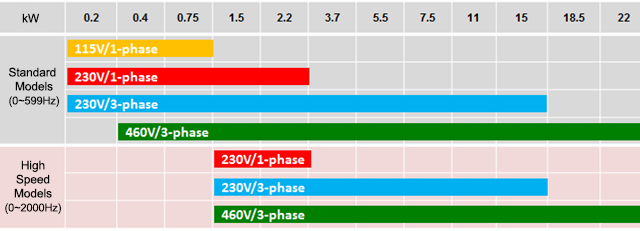

Rangos de operación



Hoja de Datos

Para mayor referencia de esta serie dejamos su hoja de dato.



Cotizaciones

En DIDECO manejamos toda la serie MS300 llamenos a los telefonos Móvil: 044 55 32 33 99 87 Local: 70 89 59 06(Ciudad de México) y contice sin ningun compromiso.

PLC DELTA SERIE AS

La serie AS son los PLCs de gama media de Delta, el cual es un controlador multiuso de alto rendimiento diseñado para todo tipo de equipos automatizados. Cuenta con las CPU SoC de 32 bits de desarrollo propio de Delta para una velocidad de ejecución mejorada (40 k pasos / ms) y admite hasta 32 módulos de extensión o hasta 1.024 entradas / salidas. La serie AS proporciona un control de posicionamiento preciso para hasta 8 ejes a través de la red de movimiento CANopen y max. 6 ejes a través del control de pulso (200 kHz). Se usa ampliamente en diversos equipos automatizados, como fabricación de productos electrónicos, etiquetado, envasado de alimentos y máquinas textiles.

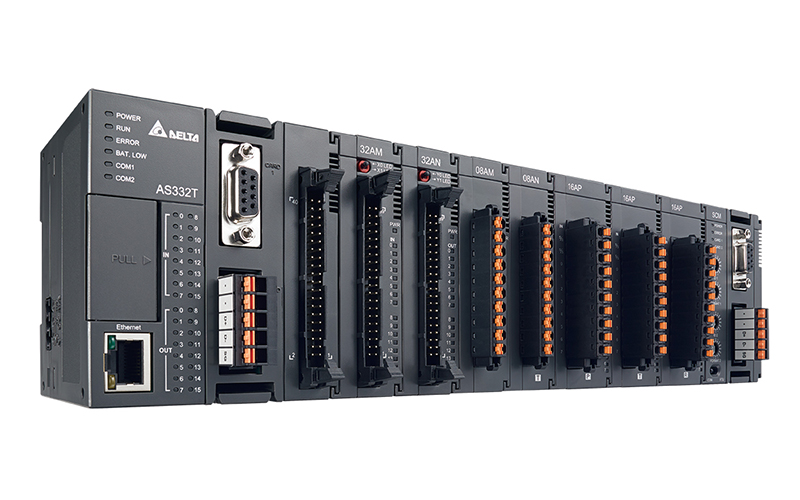

AS Series Standard

Caracteristicas

  • Nueva CPU SoC (sistema en chip) de 32 bits para mejorar la velocidad de ejecución (40 k pasos / ms)
  • Función de control de posición para control de movimiento de hasta 8 ejes a través de control de pulso CANopen / 6-axis 200 kHz
  • Diseño robusto sin placa posterior y clips de riel DIN patentados para la instalación y el reemplazo de módulos verticales
  • Software de edición ISPSoft para programación, configuración de hardware, comunicación de red, diagnóstico del sistema y planificación de posicionamiento



Especificaciones

  • Nueva CPU SoC (sistema en chip) de 32 bits
  • Max. I/O: 1,024
  • Capacidad del programa: 128k pasos
  • Registros de datos: 60k palabras
  • Módulos de extensión: máx. 32 (módulos analógicos: max.16 / módulos de comunicación: máximo 4)
  • Velocidad de ejecución: hasta 40 k pasos / ms
    • Instrucción básica (LD): 25 ns
    • Instrucciones de aplicación (MOV): 0.15 μs
  • Abundante selección de módulos DIO, módulos AIO, módulos de temperatura, módulo de célula de carga y tarjetas de función.



Aplicaciones

Las aplicaciones en las cuales se pueden usar son: equipos automatizados tales como fabricación de productos electrónicos, etiquetado, envasado de alimentos y máquinas textiles.

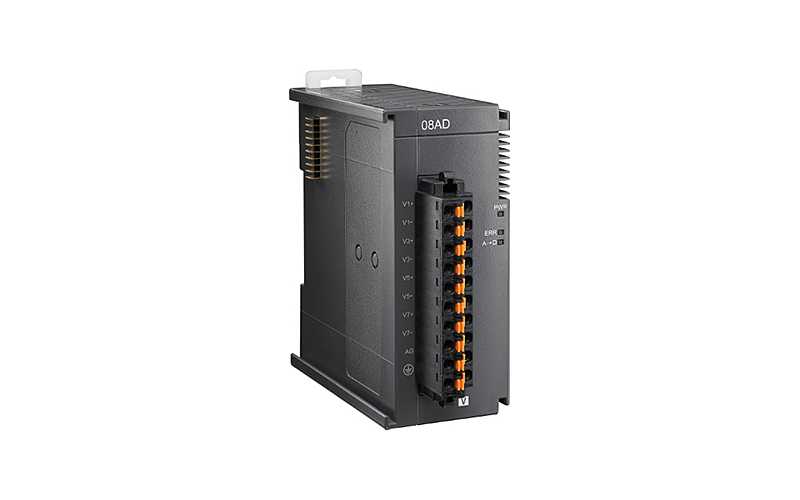

AS Series Modulos de Espansión

modulo espansión serie ASLos modulos de espansión son necesario cuando la aplicacion crece y en la serie AS tiene un sin numero de modulos de espansión como módulos de medición de temperatura, módulos de celda de carga, módulos de comunicación, tarjetas de funciones.

Especificaciones

  • Modulos Digital I/O (output/input/mix): 8 , 16 , 32 , 64 I/O
  • Modulo Analogico I/O (output/input/mix): 4 canales, 8 canales inputs(16-bit) /outputs(12-bit)
  • Módulos de medición de temperatura: tiempo de conversión 200ms / canal, precisión general +/- 0.1%, resolución 0.1 ° C / 0.1 ° F (24 bits), entradas RTD: Pt100, Pt1000, Ni100, Ni1000, Cu50, Cu100, JPt100, LG -Ni1000, 0 ~ 300Ω o 0 ~ 3000Ω, entradas de termopar: tipo J, K, R, S, T, E, N, B
  • Módulos de celda de carga: módulos de celda de carga de alta precisión de alta velocidad de dos canales independientes con resolución de 24 bits con tasa de respuesta de 2.5ms.
  • Módulos de comunicación (tarjetas de función): módulo de comunicación y soporte de CPU RS-232, RS-422, RS-485, Ethernet, comunicación CANopen.



En DIDECO manejamos toda la serie AS junto con sus modulos de espasión llamenos a los telefonos Móvil: 044 55 32 33 99 87 Local: 70 89 59 06(Ciudad de México) y contice sin ningun compromiso.

PLC DELTA SERIE AH



En Delta podemos encontrar una gama muy amplia de PLC, las cuales se dividen en tres series: "AH Series", "AS Series" y "DVP Series", en este articulo hablaremos del la serie AH.

La serie AH es la serie mas alta que maneja Delta, con esta serie se pueden realizar proyectos de alto nivel, con esta serie podra notar que tiene una gran posivilidad de crecimiento son sus modulos de expansion. Tambien no tendra problemas con sus aplicaciones de control via ethernet ya que esta gama las controla sin ningun problema.

Delta divide la serie AH en tres partes estas son: AH Standard, AH Motion y AH Modulos de expansion.

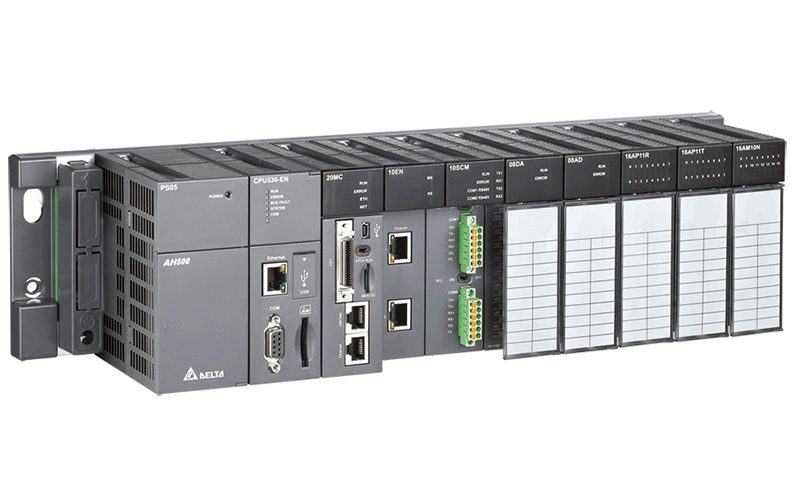

AH Standard

Beneficios y Caracteristicas

Estructura de hardware modulada, software altamente integrado.

Software altamente integrado ISPSoft: Interfaz gráfica con 5 lenguajes de programación.

Flexibilidad mejorada: 100 m Máx. entre 2 bastidores de extensión locales.

Mantenimiento mejorado: Cambie alguna función de mientras el sistema esta en funcionamiento.



Especificaciones

  • Procesador a 32 bits
  • Excelente velocidad de ejecución del programa: velocidad de ejecución de la instrucción LD 0.02μs
  • Max. Puntos de E / S:
    • DIO: Max. 4,352 puntos.
    • AIO: Max. 544 canales.
    • RIO>100,000 puntos.
  • Capacidad del programa: 384k máximos (1.5MB).
  • Registro de datos (D + L) 256k palabras.
  • CPU incorporada con ranura para tarjeta RS-232/422/485 totalmente aislada, mini USB, Ethernet, SDHC.
  • Abundante selección de módulos DIO, módulos AIO, módulos de control de temperatura, módulos de red, módulos de tren de impulsos y módulos de control de movimiento DMCNET / EtherCAT.



Aplicaciones

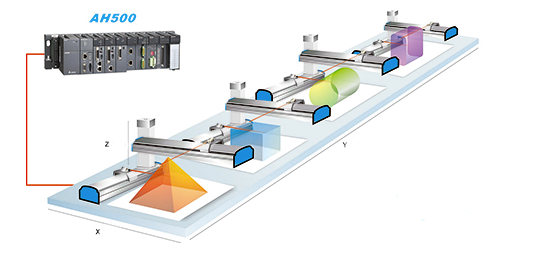

El AH500 admite excelentes funciones de control de movimiento que incluyen interpolación lineal de 3 ejes, interpolación de arco de 2 ejes e interpolación helicoidal de 3 ejes. Además, el AH500 es capaz de controlar hasta 12 ejes o 4 grupos de interpolación de 3 ejes sincrónicamente a 1ms a través de la red de control de movimiento DMCNET de alta velocidad de Delta. El AH500 satisface los requisitos de procesamiento complejo o control de movimiento preciso y es efectivo para aplicaciones tales como procesadores de materiales de construcción, máquinas de tejer con urdimbre y máquinas de empaque de alimentos.

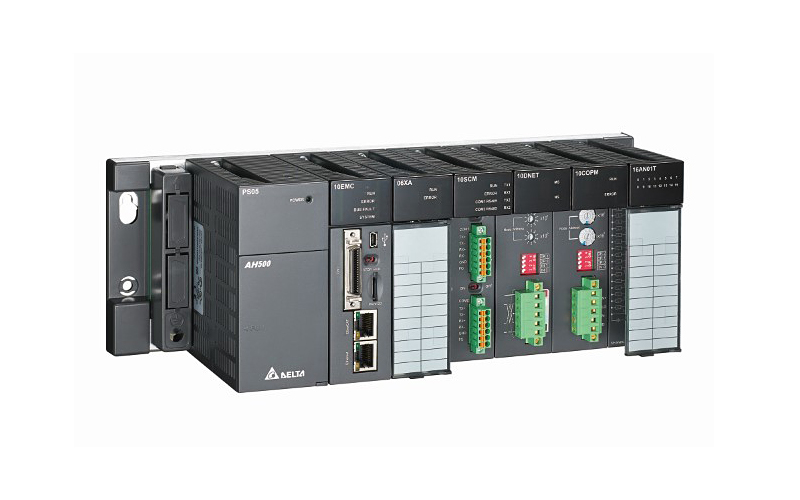

AH Motion

AH Motion es la serie avanzada de control de movimiento con CPU de control de movimiento dedicado y comparte los mismos módulos con los PLC de la serie AH. A través de la red de control de movimiento, como EtherCAT, AH Motion CPU puede realizar un control de máquina de alta velocidad y alta precisión con los servoaccionamientos conectados en la red de movimiento.







Sistema de control de movimiento estándar

  • Proporciona soluciones EtherCAT, DMCNET y de tren de impulsos.
  • Los módulos de movimiento pueden ocuparse independientemente tanto de la lógica como del control de movimiento. Los usuarios pueden escribir y descargar los programas en los módulos de movimiento.
  • Todos los módulos de movimiento admiten el sistema de control de movimiento estándar.
  • Todos los módulos de movimiento se pueden instalar en las placas base locales.
  • Funciones de control de movimiento:
    • Módulo de tren de pulsos: Máx. Salida de 1 MHz
    • Módulo DMCNET: mín. el tiempo de sincronización en 12 ejes es 1 ms
    • Módulo EtherCAT: el tiempo minimo de sincronización en 8/16/32 ejes es 0.5 / 1/2 ms
  • Admite modos de entrada UD / PD / AB / 4AB
  • Admite entradas MPG / E-Cam / G-Code / 2 ~ 6 ejes de interpolación lineal / 2 ejes de interpolación de arco / 3 ejes de interpolación helicoidal



Sistema de control de movimiento compacto

  • Proporciona soluciones EtherCAT, DMCNET y de tren de impulsos para los clientes.
  • El controlador de movimiento AHxxEMC-5A se puede instalar en la ranura de la CPU del plano posterior de movimiento específico y funciona como un módulo de CPU.
  • El sistema de control de movimiento compacto no es compatible con el plano posterior de expansión.
  • Los módulos de movimiento se pueden instalar en la ranura de E / S del plano posterior de movimiento.
  • Funciones de control de movimiento:
    • Módulo de tren de pulsos: Máx. Salida de 1 MHz
    • Módulo DMCNET: mín. el tiempo de sincronización en 12 ejes es 1 ms
    • Módulo EtherCAT: mín. el tiempo de sincronización en 8/16/32 ejes es 0.5 / 1/2 ms
  • Admite modos de entrada UD / PD / AB / 4AB
  • Admite entradas MPG / E-Cam / G-Code / 2 ~ 6 ejes de interpolación lineal / 2 ejes de interpolación de arco / 3 ejes de interpolación helicoidal
