Enviar WhatsapppUSB-SC09-FX
Interface de Programación para PLC Mitsubishi serie FX.
PLC
FX-USB-AW
Conector USB a PLC Melsec serie FX3UC

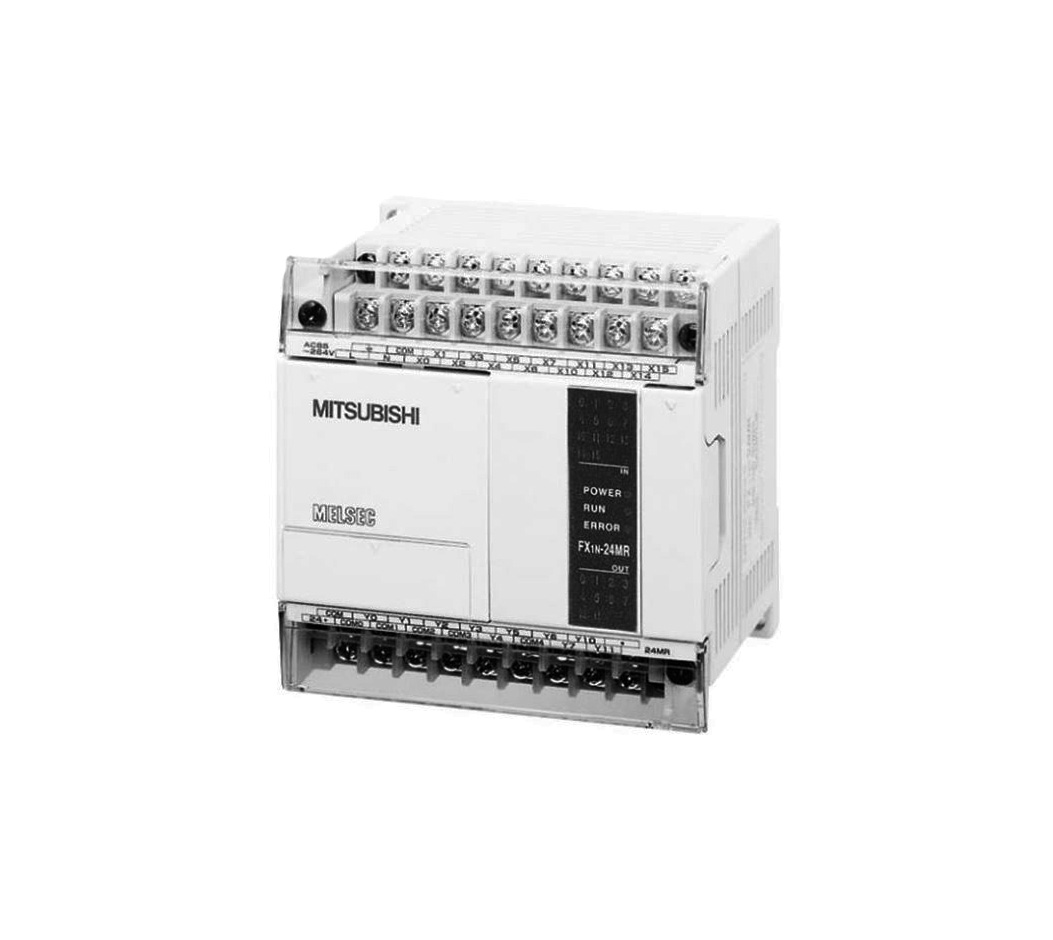

SERIE FX1N
La serie FX1N de Mitsubishi Electric es un PLC compacto y robusto diseñado para aplicaciones de automatización básica y moderada en entornos industriales. Ofrece una buena relación costo-eficiencia, múltiples opciones de I/O y capacidades de expansión que permiten adaptar el equipo a proyectos desde tareas sencillas hasta instalaciones con requisitos de I/O más amplios.
| Característica | Detalle |
|---|---|
| Rango de I/O | 14 a 60 puntos integrados; expansión hasta ~128 I/O con módulos |
| Tipos de salida | Relé o Transistor (source) |
| Alimentación | CA 100–240 V o CC 12–24 V (según modelo) |
| Velocidad de ejecución | ≈ 0.55 μs por instrucción básica |
| Memoria de programa | ≈ 8 k pasos (EEPROM) |
| Temporizadores | 200×100 ms, 46×10 ms, 4×1 ms, 6 retentivos de 100 ms |
| Contadores | 16 generales (16‑bit), 184 latched, opciones 32‑bit |
| Contadores de alta velocidad | 1‑fase hasta 60 kHz (HW), 2‑fases hasta 30 kHz (HW) |
| Comunicación | RS‑232C/422/485; opciones para CC‑Link, AS‑Interface, N:N |
| Interfaz | Puerto serial integrado, LEDs de estado, cassette de memoria |
| Funciones | RTC integrado, instrucciones básicas y de aplicación, ladder/IL/SFC |
| Dimensiones típicas | De 90×90×75 mm (14–24 I/O) a 175×90×75 mm (60 I/O) |
| Entorno | Montaje en riel DIN, diseño compacto y robusto |
| Software | Programable con GX Developer; migración a GX Works3 (vía FX5U) |
| Estado de ciclo de vida | Descontinuado; reemplazo recomendado: FX5U |

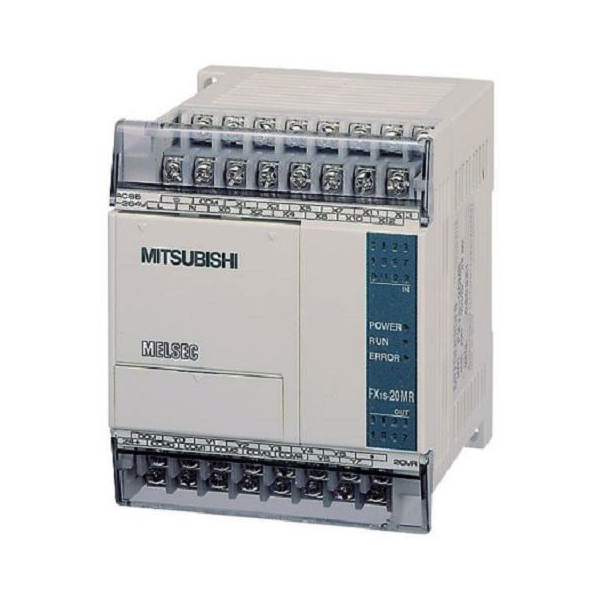

SERIE FX1S
La serie FX1S de Mitsubishi Electric es una línea de controladores lógicos programables compactos, diseñada para aplicaciones de automatización que requieren soluciones confiables, económicas y de fácil instalación. Con un tamaño reducido y sin capacidad de expansión, estos PLC ofrecen un rendimiento estable ideal para tareas de control básicas y medianas, como maquinaria industrial, sistemas de embalaje, control de bombas y automatización de procesos sencillos.
| Modelo | Entradas | Salidas | Tipo de salida | Alimentación | Notas |
|---|---|---|---|---|---|
| FX1S-20MR-ES | 12 | 8 | Relé | AC 100-240 V | Compacto, sin capacidad de expansión |
| FX1S-20MT-001 | 12 | 8 | Transistor (Sink) | DC 24 V | Compacto, salidas rápidas, sin expansión |
| FX1S-30MR-ES | 16 | 14 | Relé | AC 100-240 V | Compacto, sin expansión |
| FX1S-30MR-ES/UL | 16 | 14 | Relé | AC 100-240 V | Versión con certificación UL |
| FX1S-30MT-ES/UL | 16 | 14 | Transistor (Sink) | AC 100-240 V | Certificación UL, salidas rápidas |
SERIE FX2N
La serie FX2N y FX2C de Mitsubishi Electric son PLCs compactos y confiables, diseñados para aplicaciones de automatización industrial que requieren más I/O y funcionalidades avanzadas que las series micro tradicionales como FX1S. Estos controladores ofrecen alta velocidad de procesamiento, capacidad de memoria ampliada, soporte para contadores de alta velocidad, temporizadores precisos y salidas rápidas (transistor o relé), adaptándose a procesos industriales de pequeña y mediana escala.
| Modelo | Entradas | Salidas | Tipo de salida | Alimentación | Notas |
|---|---|---|---|---|---|
| FX2CN-32MT | 16 | 16 | Transistor (Sink/Source) | DC 24 V | Módulo compacto de la serie FX2C, altas velocidades de conmutación |

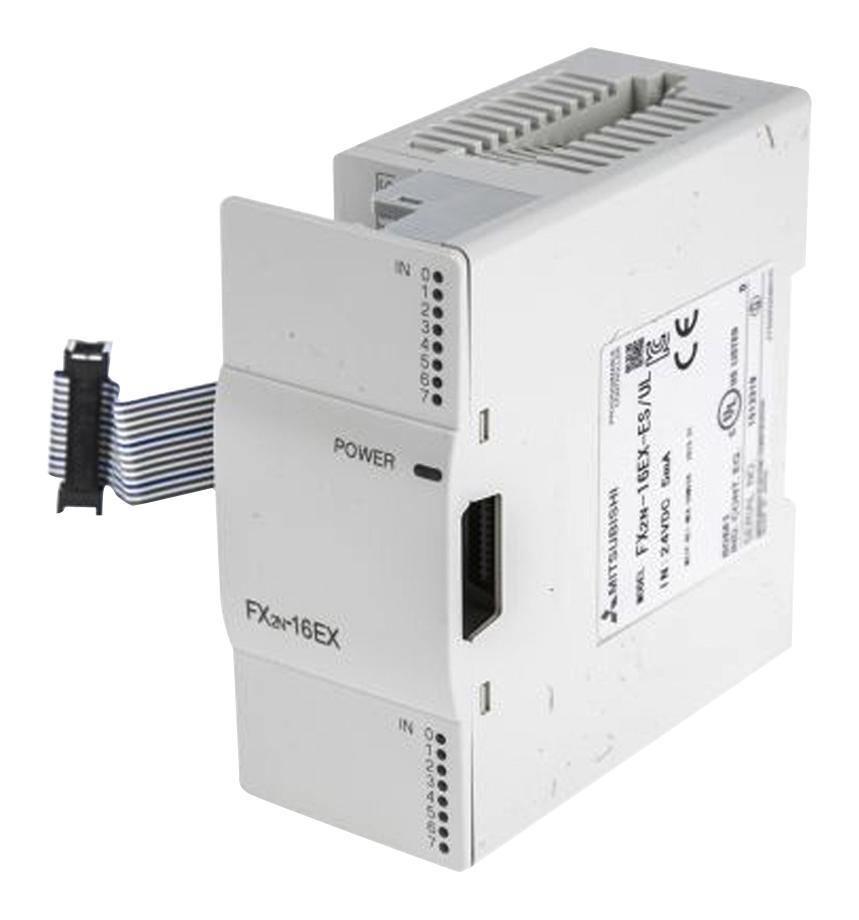

| FX2N-16EX-ES/UL | 16 | 0 | No aplica (módulo de expansión de entradas) | AC 100-240 V | Módulo de expansión solo entradas, certificación UL |
| FX2N-16EYR-ES/UL | 0 | 16 | Relé | AC 100-240 V | Módulo de expansión solo salidas tipo relé, certificación UL |
| FX2N-48MR-ES/UL | 24 | 24 | Relé | AC 100-240 V | PLC principal, certificación UL, salidas universales |
| FX2N-48MT-ESS/UL | 24 | 24 | Transistor (Sink) | AC 100-240 V | PLC principal, salidas rápidas, certificación UL |

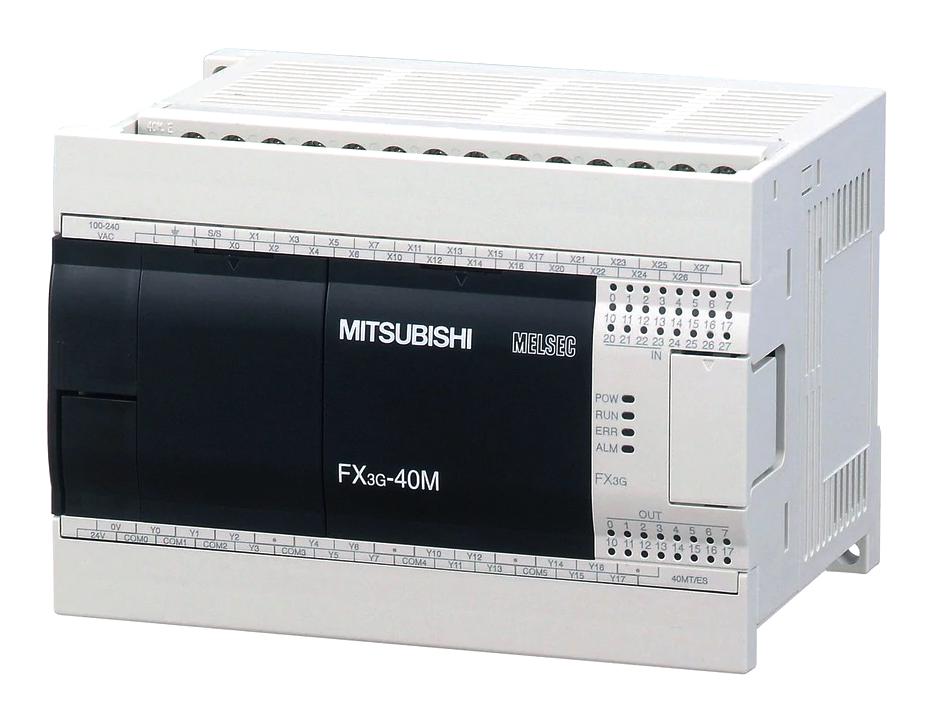

SERIE FX3
La serie FX3 de Mitsubishi Electric representa una línea avanzada de PLCs compactos diseñada para automatización industrial de pequeña y mediana escala. Esta serie combina la confiabilidad de los PLCs Mitsubishi con mayor velocidad de procesamiento, ampliación de memoria, soporte para contadores de alta velocidad y salidas rápidas, ofreciendo soluciones eficientes para control de maquinaria, líneas de ensamblaje, transporte, empaquetado y procesos industriales complejos.
| Modelo | Entradas | Salidas | Tipo de Salida | Alimentación | Notas |
|---|---|---|---|---|---|
| FX3G-40MR/ES | 24 | 16 | Relé | AC 100-240 V | Unidad base con 40 I/O, adecuada para aplicaciones estándar |
| FX3G-40MT/ES-A | 24 | 16 | Transistor (Sink) | AC 100-240 V | Unidad base con 40 I/O, salidas rápidas para control preciso |
| FX3GA-40MT/CM | 24 | 16 | Transistor (Sink) | DC 24 V | Modelo compacto con 40 I/O, ideal para espacios reducidos |
| FX3GE-24MR-ES | 16 | 8 | Relé | AC 100-240 V | Unidad base económica con 24 I/O, adecuada para aplicaciones simples |
| FX3U-16MR/ES-A | 8 | 8 | Relé | AC 100-240 V | Unidad base compacta con 16 I/O, ideal para proyectos pequeños |
| FX3U-16MT/ES-A | 8 | 8 | Transistor (Sink) | AC 100-240 V | Unidad base compacta con 16 I/O, salidas rápidas para control preciso |
| FX3U-16MT/ESS | 8 | 8 | Transistor (Sink) | AC 100-240 V | Unidad base con 16 I/O, salidas rápidas con protección adicional |
| FX3U-32MR/ES-A | 16 | 16 | Relé | AC 100-240 V | Unidad base con 32 I/O, adecuada para aplicaciones medianas |
| FX3U-32MT/ES-A | 16 | 16 | Transistor (Sink) | AC 100-240 V | Unidad base con 32 I/O, salidas rápidas para control preciso |
| FX3U-48MT/ES-A | 24 | 24 | Transistor (Sink) | AC 100-240 V | Unidad base con 48 I/O, adecuada para aplicaciones complejas |
| FX3U-64MR/ES-A | 32 | 32 | Relé | AC 100-240 V | Unidad base con 64 I/O, ideal para sistemas de control avanzados |
| FX3U-64MT/DS | 32 | 32 | Transistor (Sink) | AC 100-240 V | Unidad base con 64 I/O, salidas rápidas para aplicaciones exigentes |
| FX3U-64MT/ES-A | 32 | 32 | Transistor (Sink) | AC 100-240 V | Unidad base con 64 I/O, salidas rápidas para control preciso |
| FX3U-80MR/ES-A | 40 | 40 | Relé | AC 100-240 V | Unidad base con 80 I/O, adecuada para aplicaciones industriales grandes |
| FX3U-80MT/ES-A | 40 | 40 | Transistor (Sink) | AC 100-240 V | Unidad base con 80 I/O, salidas rápidas para control avanzado |
| FX3UC-32MT/D | 16 | 16 | Transistor (Sink) | DC 24 V | Unidad base ultracompacta con 32 I/O, ideal para espacios reducidos |
SERIE FX5
La serie FX5 forma parte de la plataforma MELSEC iQ-F de Mitsubishi Electric y representa la evolución más avanzada de los PLCs compactos. Estos controladores están diseñados para ofrecer un alto rendimiento, flexibilidad y confiabilidad en automatización industrial, permitiendo controlar procesos complejos con gran precisión y eficiencia.
Los PLCs FX5 combinan CPU de alta velocidad, memoria ampliable, soporte para contadores de alta velocidad, entradas/salidas analógicas y digitales, así como comunicación avanzada vía Ethernet, RS-485 y protocolos industriales como Modbus RTU y SLMP. Además, todos los modelos incluyen ranura para tarjeta SD para almacenamiento de programas y datos históricos.
| Modelo | Entradas | Salidas | Tipo de Salida | Alimentación | Notas |
|---|---|---|---|---|---|

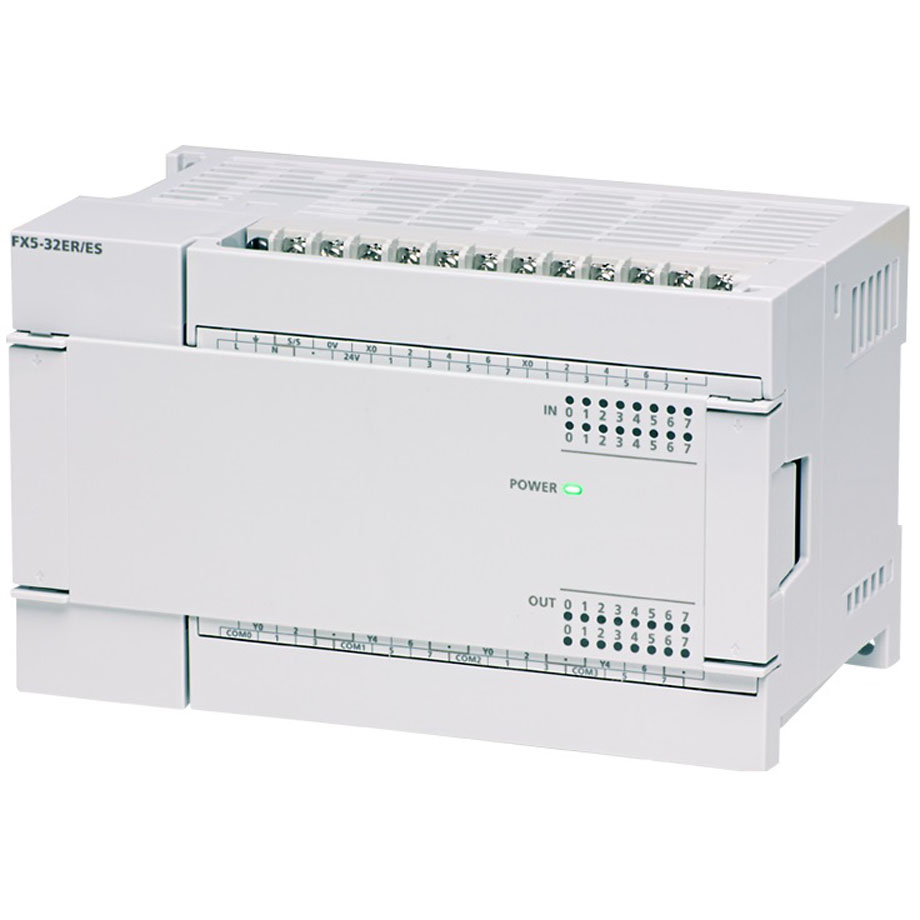

| FX5-32ER/ES | 16 | 16 | Relé | AC 100-240 V | Módulo de expansión de E/S, amplía la capacidad de la unidad base |
| FX5U-32MR/ES | 16 | 16 | Relé | AC 100-240 V | Unidad base con CPU integrada, control estándar de sistemas pequeños a medianos |
| FX5U-32MT-ES/UL | 16 | 16 | Transistor (Sink) | AC 100-240 V | Unidad base con salidas rápidas, precisión y certificación UL |
| FX5U-64MR/ES | 32 | 32 | Relé | AC 100-240 V | Unidad base con alta capacidad de E/S, funciones analógicas y posicionamiento |
| FX5U-64MT/ES | 32 | 32 | Transistor (Sink) | AC 100-240 V | Unidad base con salidas rápidas y control preciso para aplicaciones industriales |
